Como pode un sistema de transporte neumático reducir o po, o tempo de inactividade e a perda de material?

Resumo

Mover po, gránulos e gránulos parece sinxelo ata que estás lidando con nubes de po, tolvas obstruídas, segregación, produto roto e operadores que cuidan os puntos de transferencia durante todo o día. Unha ben deseñadaSistema de transporte neumáticomove o material a granel a través de canalizacións pechadas mediante un fluxo de aire controlado, o que axuda ás plantas a manterse máis limpas, seguras e consistentes ao tempo que reduce a manipulación manual.

Esta guía desglosa as decisións que realmente importan para o rendemento e o custo operativo, desde o baleiro contra a presión ata a fase diluída e densa, a filtración, a selección da cámara de aire e o enrutamento da canalización. Tamén inclúe unha lista de verificación práctica, unha táboa de comparación e unhas preguntas frecuentes para que poida pasar de "necesitamos algo que funcione" a unha especificación clara e de baixo risco. Os exemplos e recomendacións reflicten as condicións industriais comúns e o enfoque de enxeñería utilizado porShandong Yinchi Environmental Protection Equipment Co., Ltd.

Índice

• Esquema
• Que problemas resolve o transporte neumático
• Como funciona un sistema de transporte neumático
• Transporte ao baleiro vs transporte a presión
• Fase diluída vs fase densa
• Compoñentes clave que deciden a fiabilidade
• Lista de verificación de deseño antes de comprar
• Pancas de custos enerxéticos e operativos
• Control de po e consideracións de seguridade
• Plan de posta en servizo e mantemento
• Casos de uso do mundo real
• FAQ
• Conclusión e próximos pasos

Esquema

• Identifica os teus maiores puntos de dor e como se ve o "éxito" no chan
• Comprenda os conceptos básicos de fluxo de aire e sólidos para que as propostas sexan comparables
• Escolle o modo de transporte correcto para a distancia, o deseño e os puntos de recollida
• Escolla a fase diluída ou densa en función da fraxilidade e capacidade do produto
• Bloquee compoñentes fiables que coincidan co seu comportamento material
• Use unha lista de verificación para reducir o risco antes da fabricación e instalación
• Planifique o control do po, o funcionamento seguro e o mantemento desde o primeiro día

Que problemas resolve o transporte neumático

Se estás considerando aSistema de transporte neumático, probablemente non o fagas por diversión. Estás a facelo porque o teu método de transferencia actual está a custarche tempo, produto e paciencia.

• Po nos puntos de transferenciaque recubre o equipo, activa as alarmas de limpeza e crea condicións de traballo incómodas
• Perda material e contaminaciónde transportadores abertos, fugas ou limpeza frecuente
• Pontes e atascosen tolvas, tolvas e alimentadores de parafuso debido ao fluxo inconsistente
• Lote inconsistentecausada por segregación, vertido ou taxas de alimentación inestables
• Alta dependencia laboralonde os operarios deben intervir para manter o material en movemento
• Danos ao produtocomo a rotura de pellets, o desgaste do po ou a xeración excesiva de finos
• Restricións de deseñocando necesites percorrer estruturas, pisos ou ata silos

O transporte de tuberías pechadas axuda porque reduce os puntos de transferencia expostos e move o material con aire e presión controlados. Iso significa menos lugares onde escapar o po, menos lugares onde verter e menos lugares para esconderse o "tempo de inactividade misterioso".

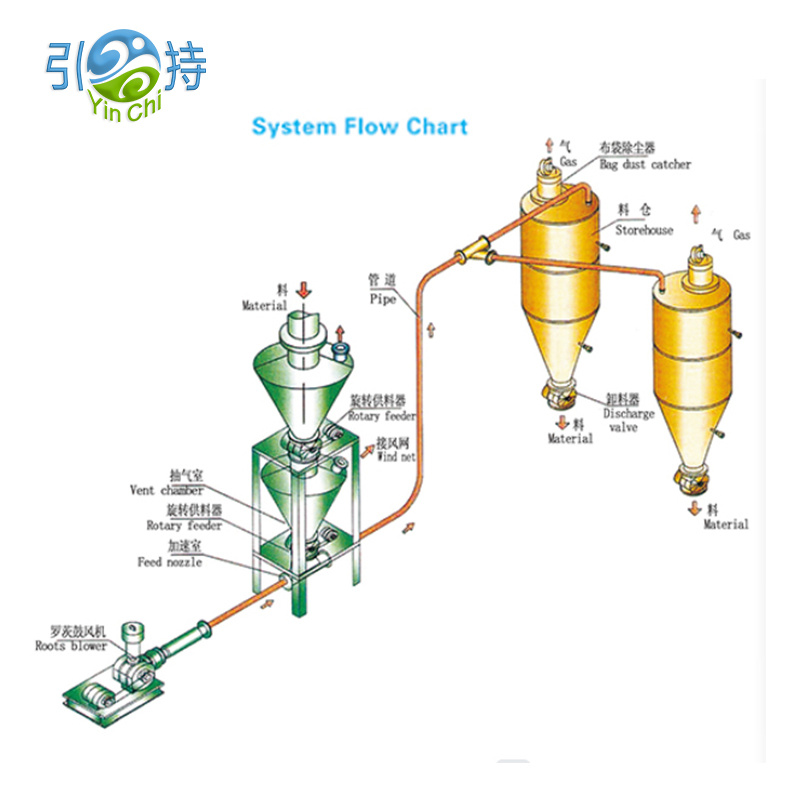

Como funciona un sistema de transporte neumático

A un alto nivel, aSistema de transporte neumáticotransporta sólidos a granel a través dun tubo utilizando unha diferenza de presión e un fluxo de aire. O material entra na liña de transporte nun punto de recollida, viaxa ata un recipiente receptor e o aire sepárase dos sólidos mediante filtración.

O que está a pasar dentro do tubo

• O fluxo de aire proporciona a forza motriz
• Os sólidos son arrastrados ou empuxados segundo o modo de transporte
• A velocidade debe ser o suficientemente alta como para evitar a sedimentación, pero non tan alta que destrúa o produto ou desperdicie enerxía
• As curvas, as carreiras longas e os cambios de elevación engaden resistencia e afectan a estabilidade

O que debes esixir a calquera deseño

• Transporte estable sen sobrecargas, taponamentos ou "eructos" no receptor
• Taxa de alimentación previsible en quendas, estacións e cambios de lote de material
• Funcionamento estanco ao po con filtración dimensionada para condicións de produción reais
• Acceso de mantemento razoable a puntos de desgaste e filtros

Transporte ao baleiro vs transporte a presión

Unha das primeiras opcións é se a súa liña de transporte debe tirar material (baleiro) ou empurrar material (presión). Ambos poden funcionar ben, pero resolven diferentes problemas das plantas.

Unha regra práctica é comezar co deseño. Se precisa recoller desde varios puntos e entregar nun só lugar, as solucións de baleiro adoitan simplificar a rede. Se precisa entregar material a un silo afastado ou a varios colectores, o transporte a presión pode ser mellor.

Fase diluída vs fase densa

Aquí é onde moitos proxectos teñen éxito ou fracaso. O mesmoSistema de transporte neumáticopode comportarse moi ben cun material e terriblemente con outro se a elección da fase é incorrecta.

Fase diluída

• O material lévase nunha corrente de aire relativamente alta
• A miúdo é máis sinxelo de controlar e pode manexar unha ampla gama de po e pellets
• Risco: unha maior velocidade pode aumentar o desgaste, o ruído e o desgaste do produto

Fase densa

• O material móvese a menor velocidade dunha forma máis "babosa" ou "tapón".
• Moitas veces é preferido para produtos fráxiles, po abrasivos ou cando se minimiza a degradación
• Risco: pode requirir unha alimentación máis coidadosa, control da presión e axuste específico do material

Se a súa planta ten problemas como a rotura de pellets, demasiadas multas ou erosión visible nas curvas, a fase densa (ou unha estratexia de menor velocidade) convértese nun candidato serio. Se o teu principal problema é simplemente un transporte fiable cun control sinxelo, a fase diluída pode ser o camiño máis rápido para a estabilidade.

Compoñentes clave que deciden a fiabilidade

As citas poden parecer similares en papel, pero as opcións de compoñentes revelan se o provedor entende o teu material. Aquí están as partes que máis a miúdo deciden o rendemento diario.

• Dispositivo de alimentacióncomo válvula de esclusa rotativa, venturi ou alimentación de recipiente a presión, seleccionados para o control de fugas e unha taxa de sólidos estable
• Fonte de airecomo ventilador, ventilador ou compresor, dimensionados para a presión e o caudal necesarios con marxe para a carga do filtro
• Liña de transporteincluíndo o diámetro do tubo, as curvas e as seccións de desgaste, deseñadas para limitar a caída de presión e evitar a sedimentación
• Receptor e filtraciónincluíndo a área de filtro, o método de limpeza e a descarga de po, deseñados para un funcionamento continuo sen atragantamento
• Controis e instrumentaciónincluíndo sensores de presión, presión diferencial a través dos filtros e bloqueos que evitan eventos de obturación por fuga

Para moitas fábricas, a válvula de esclusa é un problema silencioso. Demasiadas fugas significan transporte inestable, mala separación do receptor e po inesperado. Os espazos libres demasiado axustados ou pouco coincidentes poden provocar calor, atascos e paradas frecuentes. Axuste a cámara de aire ao seu tamaño de partícula, temperatura, abrasividade e nivel de selado necesario.

Lista de verificación de deseño antes de comprar

Use esta lista de verificación para comparar propostas e reducir as sorpresas desagradables despois da instalación. O obxectivo non é a perfección, é o control do risco.

• Perfil do materialincluíndo a densidade aparente, o intervalo de tamaño de partícula, a sensibilidade á humidade, a pegajosidade, a abrasividade e a temperatura
• Obxectivos de capacidadeincluíndo a taxa media, a taxa máxima e a frecuencia con que se producen os picos
• Distancia e rutasincluíndo lonxitude equivalente total, número de curvas, elevacións verticais e puntos de apoio dispoñibles
• Puntos de recollida e descargaincluíndo cantas fontes e destinos precisa agora e dentro de dous anos
• Norma de limpezaincluíndo a cantidade de po que se admite ao redor do receptor e o aspecto actual do servizo doméstico
• Enerxía e utilidadesincluíndo a capacidade eléctrica dispoñible e se o aire comprimido é estable e seco
• Xestión do desgasteincluíndo estilo de curva, seccións de desgaste substituíbles e acceso para inspección
• Acceso de mantementoincluíndo o espazo de cambio de filtros, a autorización de servizo de esclusas de aire e os puntos de illamento seguros
• Plan de posta en servizoincluíndo probas co teu material real, non só con mostras "típicas".

Se unha proposta evita estes temas ou responde vagamente, non é unha brecha "agradable". De aí virá o teu tempo de inactividade máis tarde.

Pancas de custos enerxéticos e operativos

O custo de funcionamento non é só sobre o tamaño do motor. Trátase de se o sistema pode mover o material coa menor velocidade e presión estables para as súas condicións específicas.

• Selección de diámetro de tuboafecta drasticamente a velocidade e a caída de presión
• Disciplina de rutascomo menos curvas pronunciadas reduce a turbulencia e o desgaste
• Control de fluxo de aireaxuda a evitar o exceso de material só para "estar seguro"
• Tamaño do filtroevita unha presión diferencial elevada que obriga á fonte de aire a traballar máis
• Xestión de fugasnas esclusas e conexións reduce o aire desperdiciado e o fluxo inestable

Un custo oculto común é executar a velocidade do aire excesiva porque o sistema está insuficientemente instrumentado. Cun mellor seguimento da presión e do filtro, os operadores poden confiar no proceso, non nos seus instintos, e pode manter a liña nunha xanela estable e eficiente.

Control de po e consideracións de seguridade

O po non é só un problema de limpeza. As partículas finas poden transportarse facilmente no aire, migrar a rodamentos e armarios eléctricos e crear ambientes de traballo incómodos. O transporte pechado reduce o número de puntos de transferencia abertos, pero o control do po aínda depende da recepción e filtración intelixentes.

Medidas prácticas que marcan a diferenza visible

• Use un receptor con suficiente área de filtro para que a filtración se manteña estable durante longas carreiras
• Escolla un método de limpeza do filtro que coincida co seu ciclo de traballo e comportamento do po
• Planifique a descarga de po para que as multas non volvan entrar no espazo de traballo durante o baleirado
• Selle as conexións e manteña as xuntas para manter o sistema realmente pechado
• Mantén accesibles os portos de inspección para que os "pequenos problemas" non se convertan en tapóns repentinos

Se o seu material é combustible ou moi fino, discuta os requisitos de seguridade específicos da planta no inicio do proxecto. A boa enxeñaría é proactiva: asume a variabilidade do mundo real e constrúese en capas protectoras en lugar de depender dun comportamento perfecto do operador.

Plan de posta en servizo e mantemento

A Sistema de transporte neumáticonon deberían esixir heroicidades. A forma máis sinxela de logralo é tratar a posta en servizo como parte do deseño, non como unha reflexión posterior.

• Proba de referenciaco seu material real á temperatura e humidade esperadas
• Verificación da velocidadepara confirmar que estás por riba dos límites establecidos sen acelerar en exceso
• Observación da carga do filtropara confirmar o ciclo de limpeza mantén estable a presión diferencial
• Plan de inspección de desgastepara curvas e zonas de alto impacto a intervalos de execución definidos
• Estratexia de recambioscentrándose nos selos de esclusas, elementos filtrantes e seccións de desgaste

A maioría dos "problemas misteriosos" aparecen como patróns de presión, presión diferencial do filtro e carga do motor. A instrumentación non ten que ser elegante, debe ser colocada de forma intelixente e empregada.

Casos de uso do mundo real

Aquí están os escenarios comúns nos que as plantas elixen o transporte pneumático e para o que normalmente optimizan.

• Transferencia de po a mesturadoresprioriza a recollida estanca ao po e a alimentación consistente para protexer a calidade do lote
• Transporte de pellets a silosprioriza o manexo suave e as curvas resistentes ao desgaste para reducir as multas
• Estacións de descarga de bolsasprioriza a extracción local de po e a recepción limpa para protexer aos operadores
• Varias recollidas nunha liña de procesoprioriza a lóxica de conmutación estable e a succión equilibrada

O fío condutor é o control da variabilidade. Cambios materiais. Cambios de humidade ambiental. Os operadores cambian. O sistema aínda debe ofrecer un fluxo estable sen esixir unha intervención manual constante.

FAQ

Q1. Que información debo preparar antes de solicitar unha proposta

Proporcione o nome do material, o intervalo de densidade aparente, o tamaño de partícula, a sensibilidade á humidade, a temperatura, a capacidade desexada, as distancias, o número de curvas e os puntos de recollida e descarga. Se tes fotos dos puntos de transferencia actuais e da situación de po circundante, iso axuda aos enxeñeiros a deseñar para a realidade en lugar de para as suposicións.

Q2. Un sistema pneumático dañará gránulos ou gránulos fráxiles

Pode se a velocidade é demasiado alta ou as curvas están mal seleccionadas. É por iso que a elección de fase, o enrutamento e o deseño de curvas son importantes. Cando a integridade do produto é fundamental, as estratexias de baixa velocidade e o enrutamento xestionado polo desgaste poden reducir significativamente o desgaste.

Q3. Por que algúns sistemas se conectan aínda que o motor sexa potente

O taponamento adoita ser causado por unha alimentación inestable, demasiadas curvas pronunciadas, unha relación aire-sólido incorrecta, unha adhesión impulsada pola humidade ou unha restrición do filtro que cambia o fluxo de aire durante o funcionamento. Máis potencia non crea automaticamente un transporte estable.

Q4. Como reducir o po ao redor do receptor

Concéntrase na área de filtración do receptor, na limpeza adecuada do filtro, nas conexións seladas e nun método de descarga controlada para as multas capturadas. Os problemas de po xeralmente veñen de filtración insuficiente ou de selado deficiente en lugar do propio "transporte pneumático".

Q5. Un sistema pode manexar varios materiais

Ás veces, pero depende de como sexan eses materiais diferentes en densidade, tamaño de partícula e comportamento de fluxo. Se debes manipular varios materiais, solicita un deseño que defina ventás de funcionamento estables e inclúa pasos prácticos de cambio e limpeza.

Conclusión e próximos pasos

A Sistema de transporte neumáticonon é unha compra única, é unha decisión de proceso. Cando a fase, a fonte de aire, o método de alimentación, o enrutamento e a filtración se adaptan ao teu material e disposición, obtén pisos máis limpos, menos interrupcións e unha produción máis previsible. Cando non o están, obtén po, enchufes e un sistema que todos evitan.
