A guía de enxeñería definitiva para sopladores de raíces de acoplamento directo

1. Sopladores de raíces de acoplamento directo: concepto básico

2. Mecánica do desprazamento positivo rotativo de acoplamento directo

3. Vantaxes de rendemento fronte aos sistemas accionados por correa

4. Instalación e aliñamento: precisión para a lonxevidade

5. Protocolos de mantemento para unidades de accionamento directo

6. Aplicacións industriais críticas

7. Especificacións técnicas clave e guía de selección

8. Preguntas frecuentes (FAQ)

1. Sopladores de raíces de acoplamento directo: concepto básico

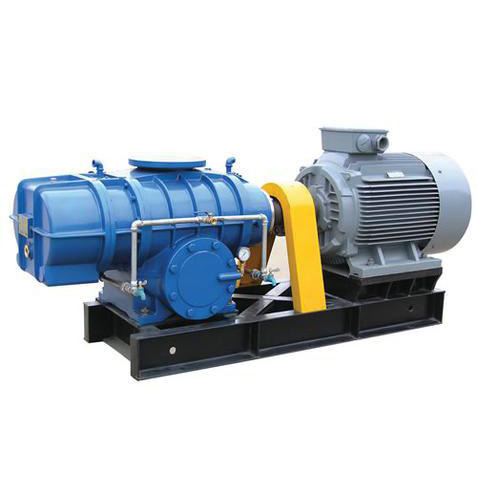

No corazón de innumerables procesos industriais, desde o tratamento de augas residuais ata o transporte pneumático, atópase a robusta tecnoloxía deSopladores de raíces de acoplamento directo. A diferenza das alternativas accionadas por correa, estas unidades presentan unha conexión mecánica directa entre o motor e o eixe do ventilador mediante un acoplamento. Esta distinción aparentemente simple produce profundos beneficios en eficiencia, durabilidade e estabilidade operativa. Ao eliminar o cinto, o sistema erradica un punto común de desgaste e perda de enerxía, facendo que os sopladores de raíces de acoplamento directo sexan unha opción preferida para aplicacións de traballo continuo onde a fiabilidade é primordial.

Esta configuración directa garante que a velocidade de rotación do motor se transfira con precisión aos impulsores, proporcionando un fluxo de aire estable e sen pulsacións que é fundamental para procesos como a aireación no tratamento biolóxico ou o transporte de material en cementeiras. A filosofía de deseño céntrase nunha perda mecánica mínima e o máximo tempo de actividade, polo que as industrias con perfís operativos esixentes adoptan cada vez máis este método de accionamento fronte aos sistemas de correa tradicionais.

2. Mecánica do desprazamento positivo rotativo de acoplamento directo

Sopladores de raíces de acoplamento directofuncionan co principio de desprazamento positivo, utilizando rotores de dous ou tres lóbulos que xiran en direccións opostas dentro dunha carcasa mecanizada con precisión. O acoplamento directo garante que estes rotores manteñan a sincronización exacta, impulsados ​​por engrenaxes de sincronización que impiden o contacto metal con metal. A medida que os lóbulos xiran, atrapan un volume fixo de aire no orificio de admisión e transportao ao lado de descarga, onde é expulsado contra a presión do sistema.

A principal vantaxe mecánica reside no propio acoplamento. Un acoplamento flexible, moitas veces do estilo de bloqueo cónico, conecta o eixe do motor co eixe do ventilador, acomodando pequenos desaxustes mentres transmite o par de forma eficiente. Esta transmisión directa elimina o deslizamento inherente aos sistemas de correa, garantindo que o soplador funcione con precisión á súa velocidade deseñada, o que se correlaciona directamente cun caudal volumétrico garantido. Esta característica é esencial para procesos que requiren unha subministración de aire constante e medida, como en reactores de dosificación química ou de leito fluidizado.

3. Vantaxes de rendemento fronte aos sistemas accionados por correa

Ao avaliar os sopladores de raíces de acoplamento directo contra contrapartes accionados por correa, xorden varios factores diferenciadores de rendemento. En primeiro lugar, o acoplamento directo elimina a tensión e o desgaste da correa, o que non só reduce a frecuencia de mantemento, senón que tamén evita a perda gradual de eficiencia a medida que as correas se estiran ao longo do tempo. En segundo lugar, a ausencia dun conxunto de correa e polea reduce a pegada global e o peso da unidade, simplificando a instalación e integración en esquemas compactos de plantas.

Ademais, os sistemas de tracción directa presentan niveis de vibración máis baixos e funcionan de forma máis silenciosa, o que contribúe a un ambiente de traballo máis seguro e cómodo. A reducida complexidade mecánica significa que menos compoñentes están suxeitos a fallas, mellorando a fiabilidade global do sistema. En aplicacións nas que o espazo é limitado ou onde se require un funcionamento continuo e de alta carga, o acoplamento directo proporciona unha vantaxe decisiva tanto en canto á estabilidade do rendemento como ao custo do ciclo de vida.

4. Instalación e aliñamento: precisión para a lonxevidade

A implantación exitosa deSopladores de raíces de acoplamento directobisagras para unha instalación meticulosa, especialmente o aliñamento do eixe. Mesmo un desalineamento menor pode inducir vibracións excesivas, desgaste prematuro dos rodamentos e fatiga do acoplamento. As mellores prácticas da industria ditan que as metades do acoplamento deben instalarse cun axuste de interferencia, que moitas veces require un quecemento controlado, para garantir unha conexión segura aos eixes.

O aliñamento correcto implica comprobar as desviacións tanto angulares como de compensación. Para unha vida útil óptima, a lectura do indicador total (TIR) ​​nos cubos de acoplamento non debe exceder 0,005 polgadas (0,13 mm) e a desviación paralela das caras do acoplamento debe estar dentro de 0,001 polgadas (0,03 mm). Ademais, é fundamental establecer o espazo axial correcto entre as metades do acoplamento para acomodar a expansión térmica dos eixes durante o funcionamento, evitando a carga de empuxe que poida danar os compoñentes internos do ventilador. Recoméndase o uso dun acoplamento de bloqueo cónico para garantir a transmisión positiva do par e a facilidade de extracción.

5. Protocolos de mantemento de unidades de accionamento directo

Aínda que os sopladores de raíces de acoplamento directo requiren unha intervención menos frecuente que as unidades accionadas por correa, é esencial un programa de mantemento estruturado. As áreas de enfoque principais inclúen a lubricación da caixa de cambios e dos rodamentos, a inspección do acoplamento e a verificación do aliñamento. Os cambios de aceite regulares utilizando o lubricante recomendado polo fabricante evitan o desgaste das engrenaxes e aseguran un bo funcionamento.

As comprobacións periódicas do acoplamento deben implicar unha inspección visual para detectar desgaste ou fendas, e volver a apretar os elementos de fixación aos valores especificados. O seguimento da vibración pode servir como ferramenta de mantemento preditivo, detectando os primeiros signos de desequilibrio ou desalineación. Ademais, garantir que o filtro de aire de admisión estea limpo e sen obstáculos protexerá os rotores de danos por partículas, mantendo a saída de aire limpa e sen aceite que é un selo distintivo destes soplantes.

• Diario:Comprobe os niveis de aceite, escoite ruídos pouco comúns, controle a presión e a temperatura de descarga.
• Mensual:Comprobar o desgaste do acoplamento, verificar o aliñamento, limpar o filtro de aire.
• Trimestral:Cambiar o aceite das engrenaxes, inspeccionar os rodamentos, comprobar o par de torsión de todos os elementos de fixación.
• Anualmente:Revisión integral, incluíndo a medición da holgura do rotor e a substitución do selo.

6. Aplicacións industriais críticas

O deseño robusto e o rendemento fiable dos sopladores de raíces de acoplamento directo fanos indispensables nunha ampla gama de sectores. No tratamento de augas residuais proporcionan a aireación esencial para a dixestión aeróbica, garantindo a degradación biolóxica da materia orgánica. Na industria da acuicultura, manteñen niveis críticos de osíxeno disolto en estanques e tanques, afectando directamente a saúde e o rendemento do stock.

Para a manipulación de materiais a granel, estes sopladores utilízanse en sistemas de transporte pneumáticos para transportar cemento, grans, plásticos e outros po a través de canalizacións. O fluxo de aire estable e de alta presión garante unha transferencia de material consistente e eficiente a longas distancias. Outras aplicacións clave inclúen o abastecemento de aire de combustión nos fornos, o impulso de gas en plantas petroquímicas e as operacións de envasado ao baleiro, demostrando a versatilidade desta tecnoloxía en todo o espectro industrial.

Sectores de aplicación clave:Aireación de Augas Residuais · Acuicultura · Transporte Pneumático · Industria do Cemento · Centrais Eléctricas · Procesamento Químico · Manipulación de Biogás

7. Especificacións técnicas clave e guía de selección

Seleccionando a dereitaSopladores de raíces de acoplamento directopara unha aplicación require unha análise coidadosa dos requisitos de caudal, presión e potencia. As unidades típicas ofrecen caudais que van desde 0,6 m³/min ata máis de 120 m³/min, con presións de descarga de ata 98 ​​kPa. A potencia do motor pode ir desde 1,1 kW para unidades máis pequenas ata máis de 185 kW para modelos industriais a gran escala.

Ao especificar un ventilador, teña en conta a presión diferencial requirida, o caudal desexado a esa presión e as condicións ambientais de funcionamento. O deseño do rotor de tres lóbulos converteuse no estándar da industria polas súas características de pulsación melloradas e eficiencia en comparación cos deseños máis antigos de dous lóbulos. Consultar curvas de rendemento e fichas técnicas é fundamental para garantir que o ventilador seleccionado funcione no seu punto de eficiencia óptimo, ofrecendo un servizo fiable para a aplicación prevista.
